# Shuffle 介绍

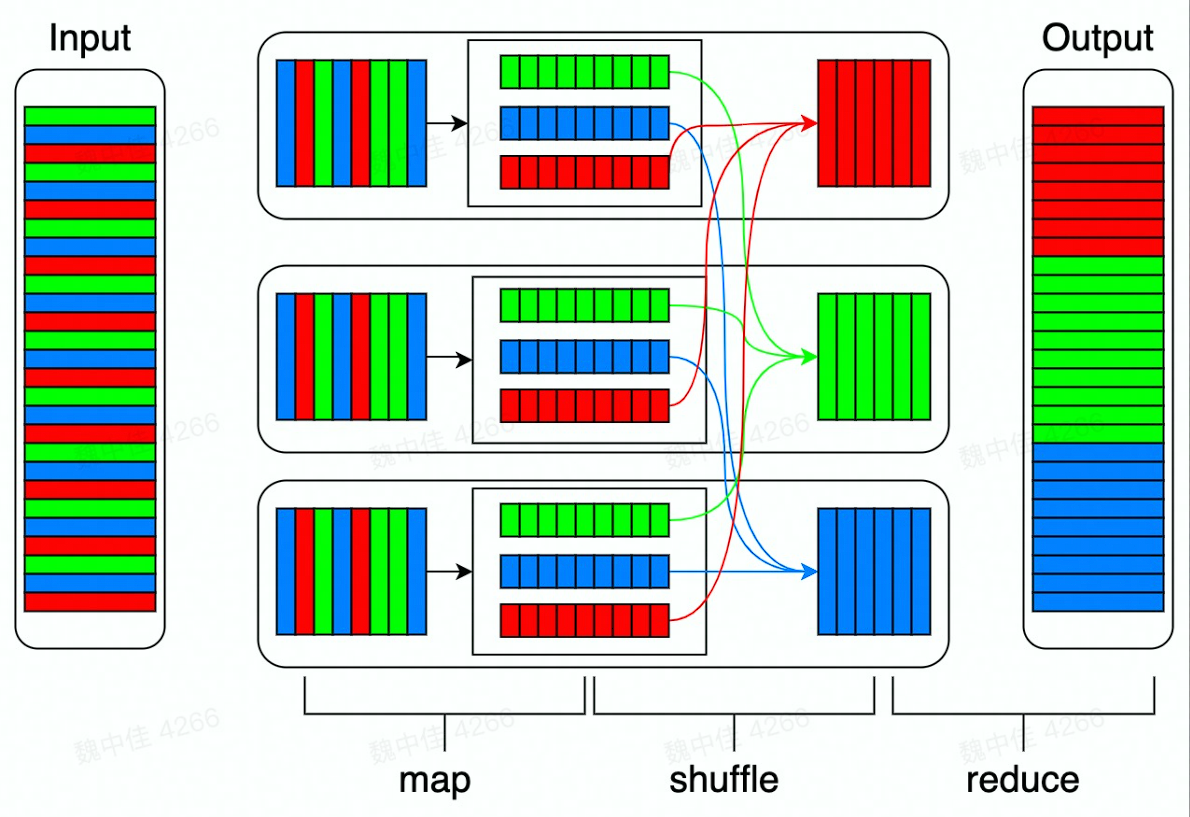

在开源实现的 MapReduce 中，存在 Map、Shuffle、Reduce 三个阶段。

为什么 shuffle 对性能非常重要

M * R 次网络连接
大量数据移动
数据丢失风险
可能存在大量的排序操作
大量的数据序列化、反序列化操作
数据压缩

在大数据场景下，数据 shuffle 表示了不同分区数据交换的过程，不同的 shuffle 策略性能差异较大。目前在各个引擎中 shuffle 都是优化的重点，在 spark 框架中，shuffe 是支撑 spark 进行大规模复杂数据处理的基石。

# Shuffle 算子

Spark 中会产生 shuffle 的算子大概可以分为 4 类

repartition	ByKey	join	Distinct
coalesce	groupByKey	cogroup	distinct
repartition	reduceByKey	join
	aggregateByKey	leftOuterJoin
	combineByKey	intersection
	sortByKey	subtract
	sortBy	subtractByKey

# Spark 中对 shuffle 的抽象 - 宽依赖、窄依赖

窄依赖：表示每一个父 (上游) RDD 的 Partition 最多被子（下游）RDD 的一个 Partition 使用，窄依赖我们形象的比喻为独生子女。
- NarrowDependency
- OneToOneDependency
- RangeDependency
- PruneDependency
宽依赖（会产生 Shuffle）：表示同一个父（上游）RDD 的 Partition 被多个子（下游）RDD 的 Partition 依赖，会引起 Shuffle，总结：宽依赖我们形象的比喻为多生。
- ShuffleDependency：创建会产生 shuffle 的 RDD 时，RDD 会创建 Shuffle Dependency 来描述 Shuffle 相关的信息。下面为算子内部的依赖关系
  - CoGroupedRDD
    - Cogroup
      - fullOuterJoin、rightOuterJoin、 leftOuterJoin
      - join
  - ShuffledRDD
    - combineByKeyWithClassTag
      - combineByKey
      - reduceByKey
    - Coalesce
    - sortByKey
      - sortBy

# Shuffle Dependency 构造

构造函数

A single key-value pair RDD, i.e. RDD[Product2[K, V]],
Partitioner (available as partitioner property),
Serializer,
Optional key ordering (of Scala’s scala.math.Ordering type),
Optional Aggregator,
mapSideCombine flag which is disabled (i.e. false) by default.

Partitioner

用来将 record 映射到具体的 partition 的方法
接口
- numberPartitions
- getPartition

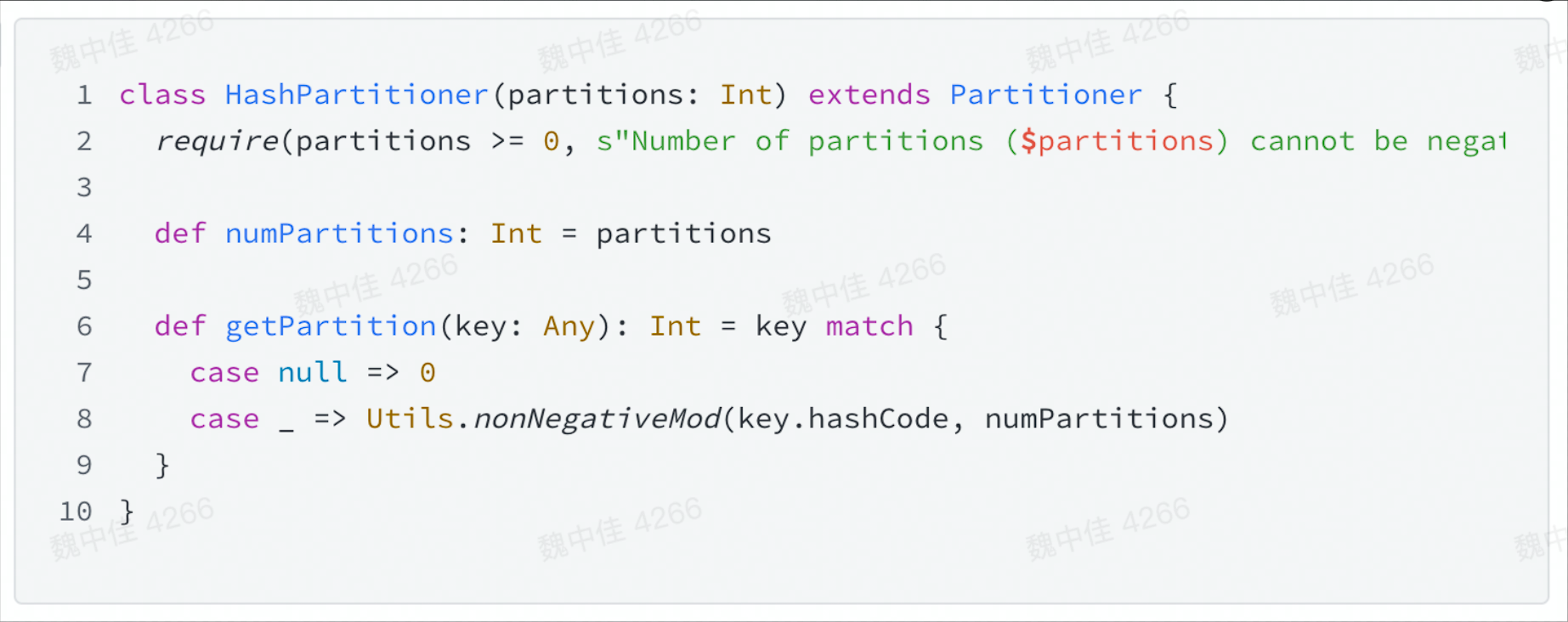

经典实现
- HashPartitioner

Aggregator

在 map 侧合并部分 record 的函数
接口
- createCombiner：只有一个 value 的时候初始化的方法
- mergeValue：合并一个 value 到 Aggregator 中
- mergeCombiners：合并两个 Aggregator

# Shuffle 过程

Shuffle 实现的发展历程

Spark 0.8 及以前 Hash Based Shuffle
Spark 0.8.1 为 Hash Based Shuffle 引入 File Consolidation 机制
Spark 0.9 引入 ExternalAppendOnlyMap
Spark 1.1 引入 Sort Based Shuffle，但默认仍为 Hash Based Shuffle
Spark 1.2 默认的 Shuffle 方式改为 Sort Based Shuffle
Spark 1.4 引入 Tungsten-Sort Based Shuffle
Spark 1.6 Tungsten-Sort Based Shuffle 并入 Sort Based Shuffle
Spark 2.0 Hash Based Shuffle 退出历史舞台

# Shuffle 写数据

# Hash Shuffle

写数据

每个 partition 会映射到一个独立的文件

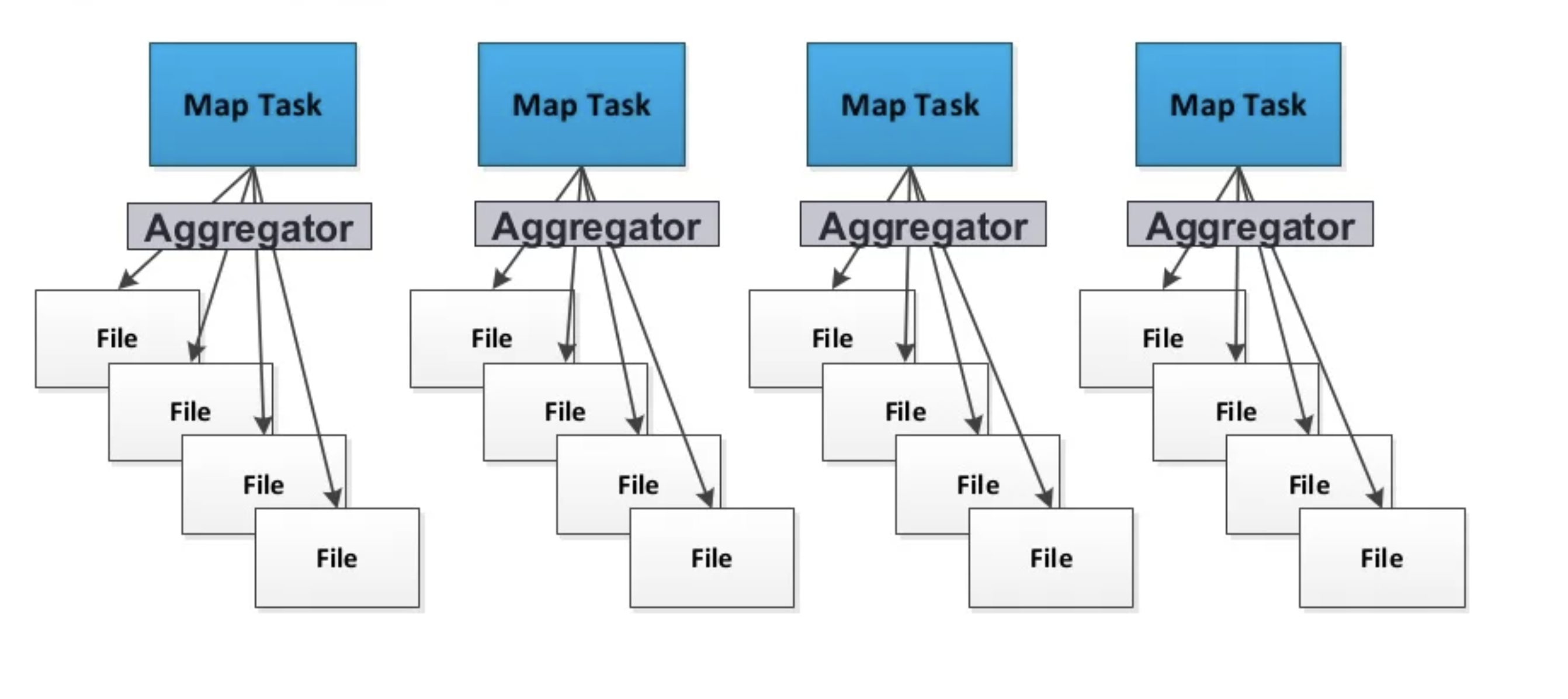

image (1)

写数据优化

每个 partition 会映射到一个文件片段

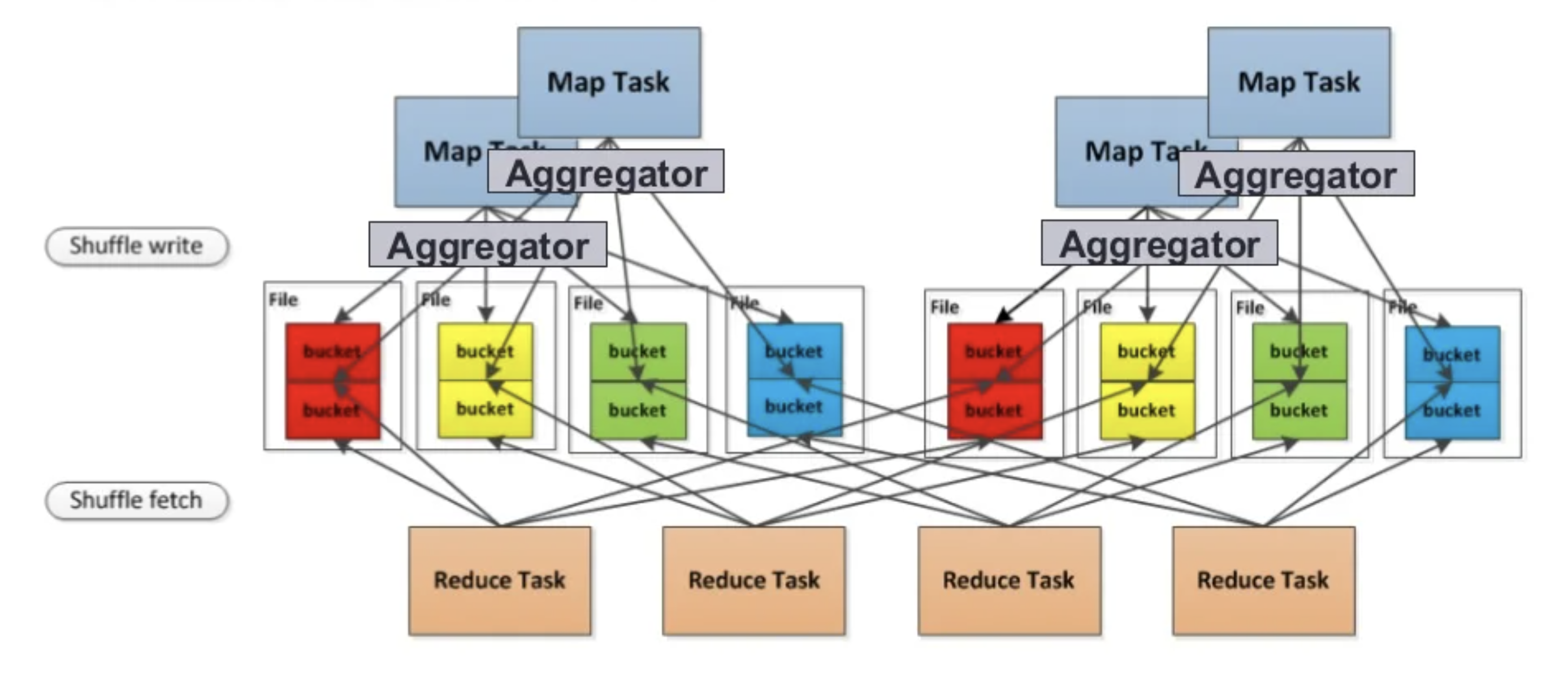

606406c0-7230-481c-8e1f-b0610377be57

优点：不需要排序
缺点：打开，创建的文件过多

# Sort Shuffle

写数据

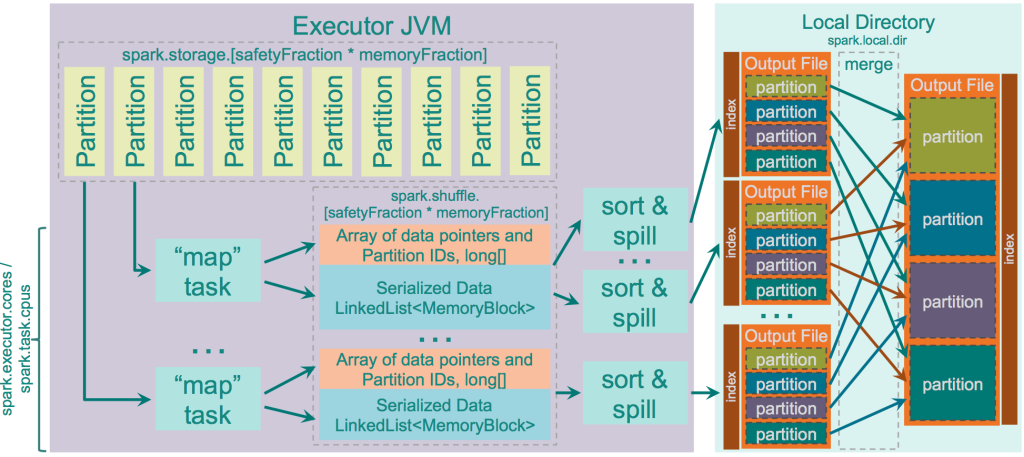

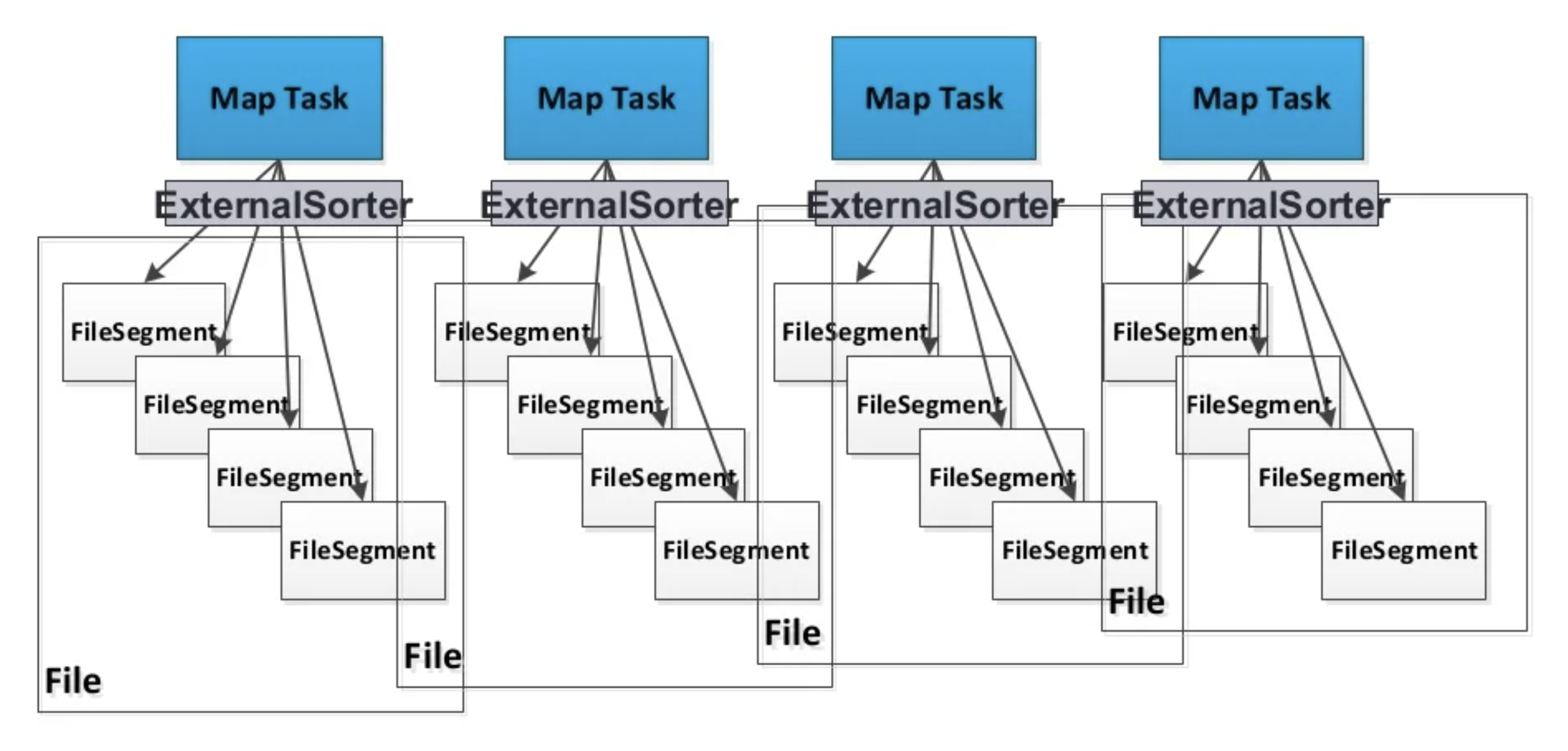

每个 task 生成一个包含所有 partiton 数据的文件

1a5bd618-be67-479f-8078-dd0337a97b12

优点：打开的文件少、支持 map-side combine
缺点：需要排序

# Tungsten Sort Shuffle

优点：更快的排序效率，更高的内存利用效率
缺点：不支持 map-side combine

# Shuffle 读数据

每个 reduce task 分别获取所有 map task 生成的属于自己的片段

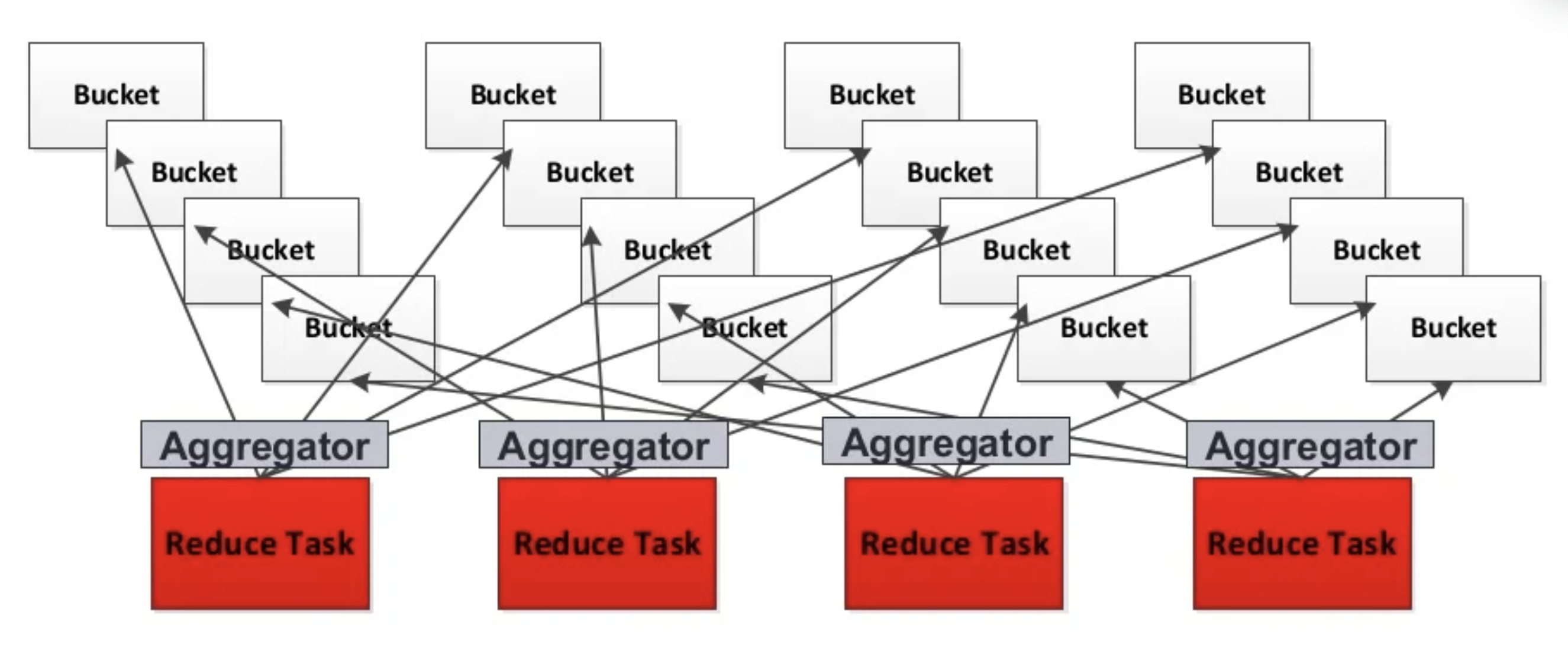

89244d56-00f4-42b6-91c0-b52d38b0ae4e

# Shuffle 过程的触发流程

val text = sc.textFile("mytextfile.txt")
val counts = text
    .flatMap(line => Line.split(" "))
    .map(word => (word,1))
    .reduceByKey(_+_)
counts.coLlect

1
2
3
4
5
6

# Shuffle Handle 的创建

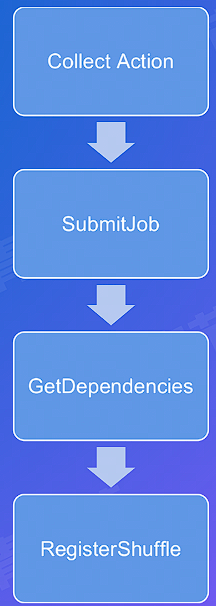

由 action 算子触发 DAG Scheduler 进行 shuffle register

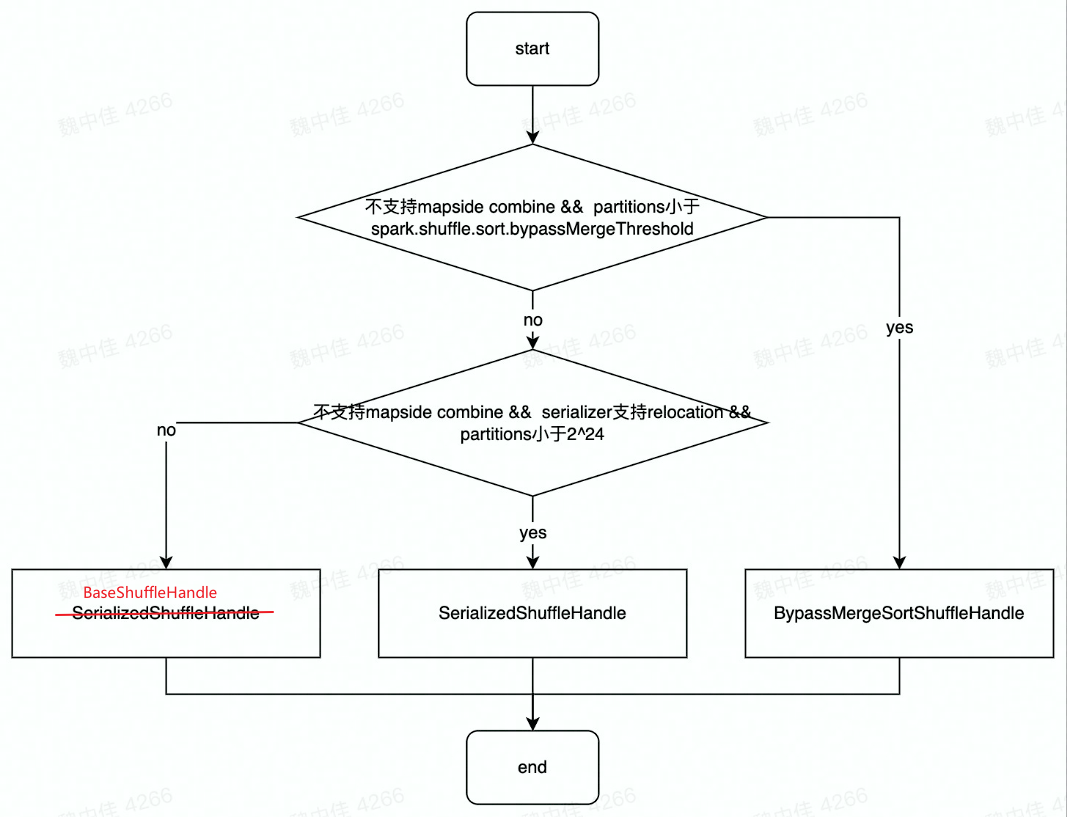

Shuffle Register 会根据不同的条件决定注册不同的 ShuffleHandle

spark.shuffle.sort.bypassMergeThreshold 默认为 200

# Shuffle Writer 的实现

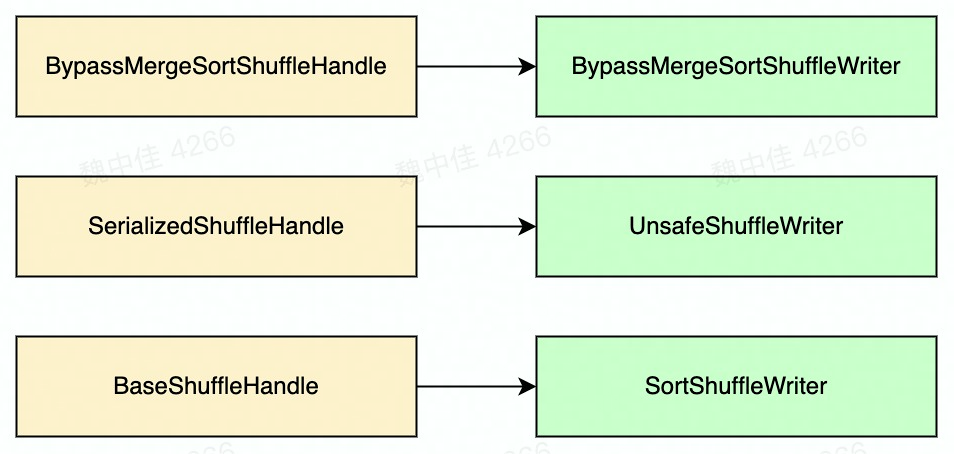

三种 ShuffleHandle 对应了三种不同的 ShuffleWriter 的实现

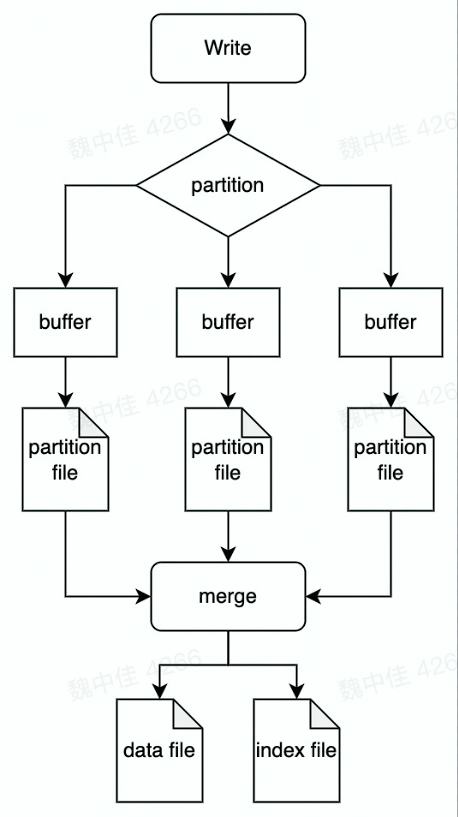

BypassMergeSortShuffleWriter：HashShuffle
- 不需要排序，节省时间
- 写操作的时候会打开大量文件

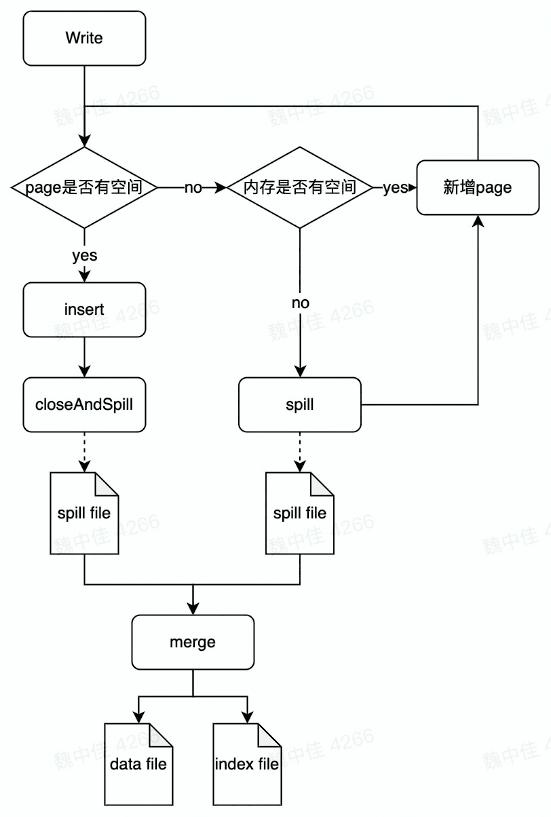

UnsafeShuffleWriter：TunstonShuffle
- 使用类似内存页储存序列化数据
- 数据写入后不再反序列化
- 只适用 partition 数量较小的情况，使用堆外内存，没有垃圾回收的开销，没有对象模型类型开销

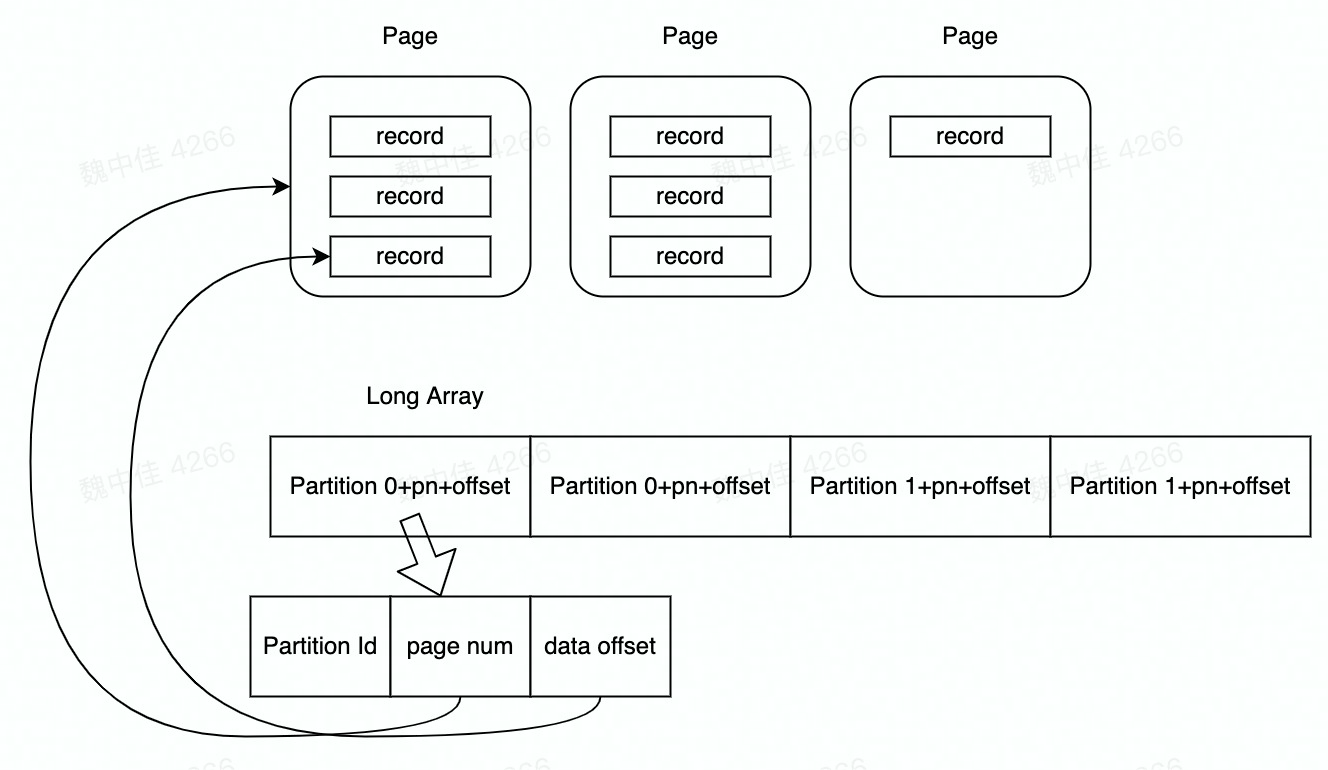

- 只根据 partition 排序 Long Array
- 数据不移动
- 只保留 24 bit 用于存储 partition 数，其他空间用于存储这些 Long Array 数据，所以超过 $2^{24}$ 的 partition 数就不适用该 Writer

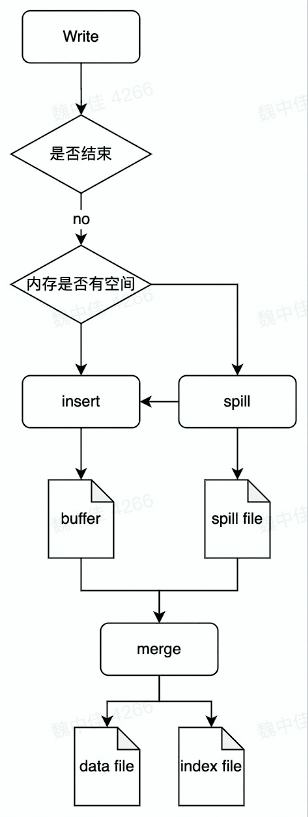

SortSHuffleWriter：SortShuffle
- 支持 combine
- 需要 combine 时，使用 PartitionedAppendOnlyMap，本质是个 HashTable
- 不需要 combine 时 PartitionedPairBuffer 本质是个 array

# Shuffle Reader 的实现

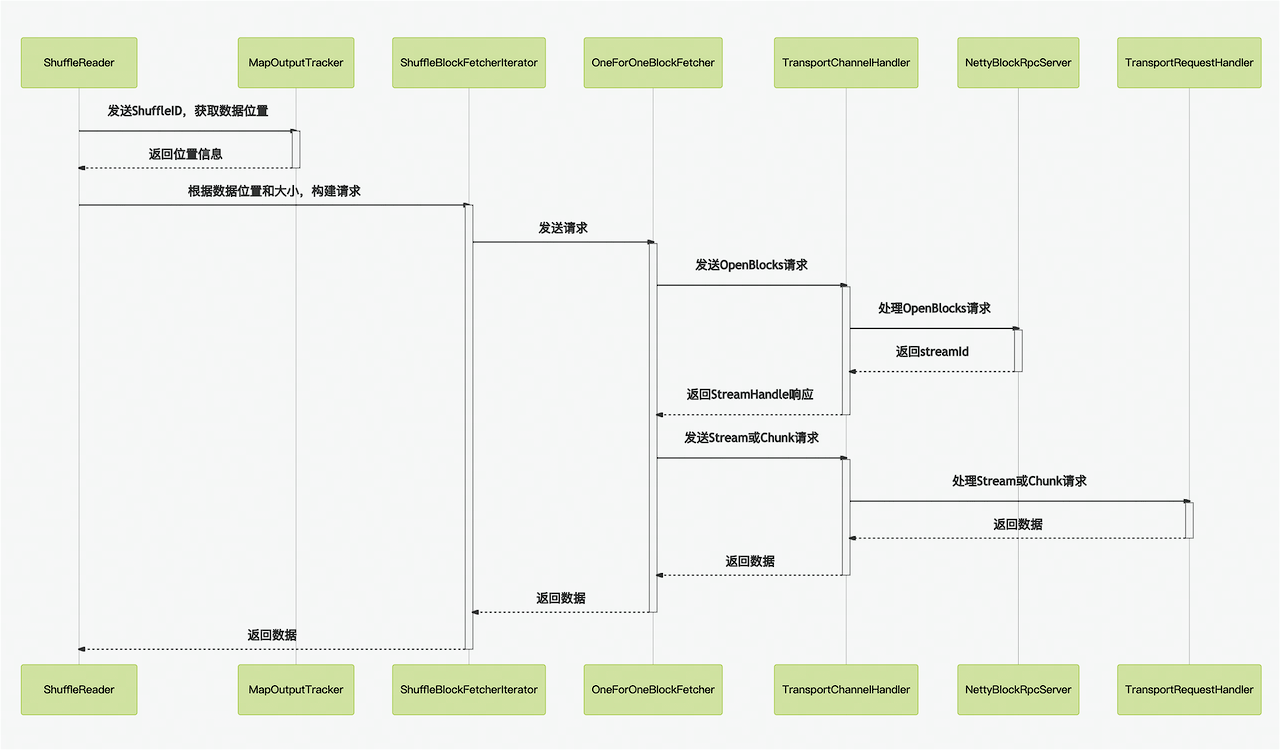

网络时序图

使用基于 netty 的网络通信框架，并接受 reducetask 的 fetch 请求
- 使用堆外内存，零拷贝
位置信息记录在 MapOutputTracker 中
主要会发送两种类型的请求
- 首先发起 openBlocks 请求获得 streamId
- 然后再处理 Chunk 请求或 Stream 请求

# Shuffle Block FetchIterator

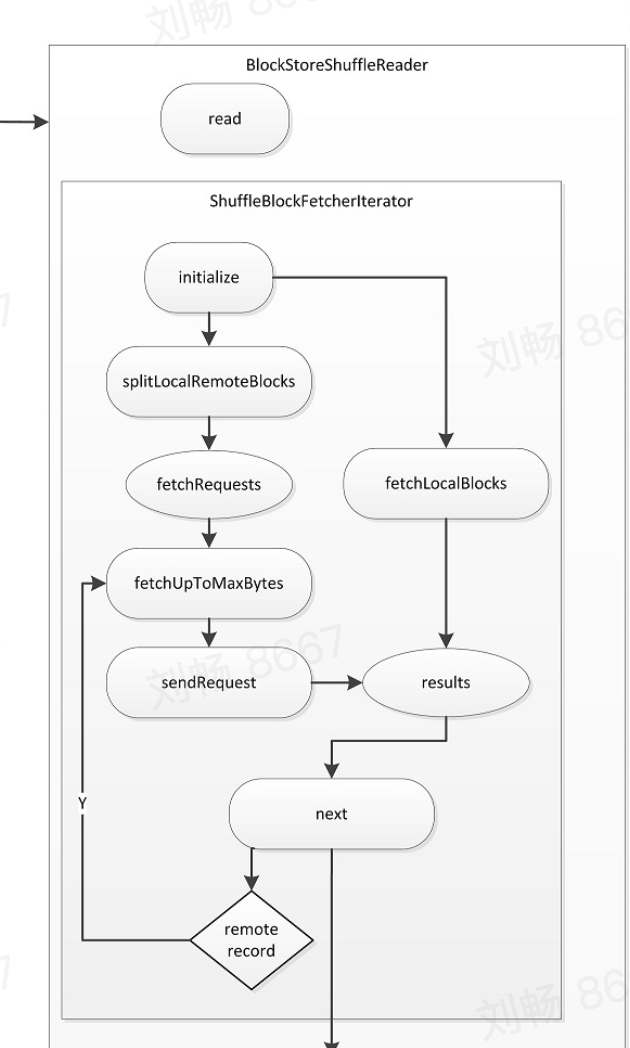

f4b32a52-fd11-403b-ac8d-29a8ab268be1

区分 local 和 remote 节省网络消耗
防止 OOM
- maxBytesInFlight
- maxReqsInFlight
- maxBlocksInFlightPerAddress
- maxReqSizeShuffleToMem
- maxAttemptsOnNettyOOM

# External Shuffle Service

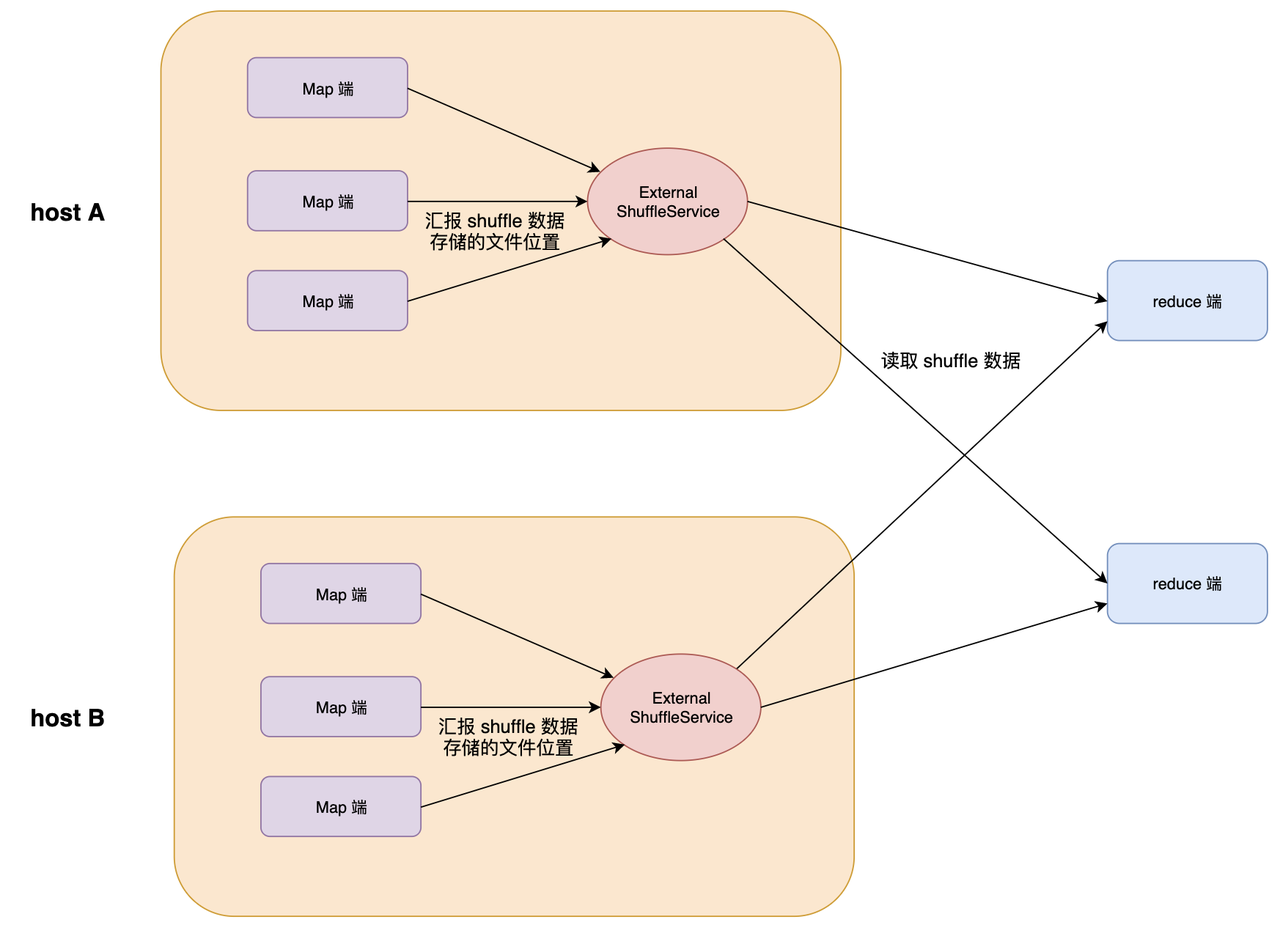

67bf2c59-9350-4fbd-9377-344b225de0ff

为了解决 Executor 为了服务数据的 fetch 请求导致无法退出问题，我们在每个节点上部署一个 External Shuffle Service，这样产生数据的 Executor 在不需要继续处理任务时，可以随意退出。从而优化了 Spark 作业的资源利用率，MapTask 在运行结束后可以正常退出。

# Shuffle 优化

# Zero Copy（零拷贝）

DMA (Direct Memory Access) : 直接存储器存取，是指外部设备不通过 CPU 而直接与系统内存交换数据的接口技术。

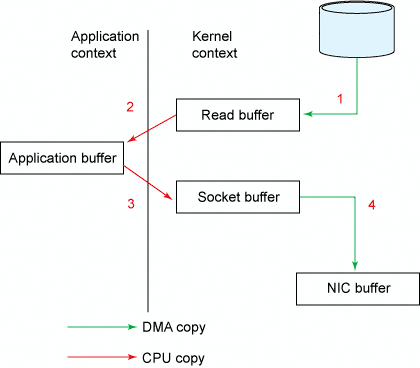

不使用 zero copy

使用 sendfile

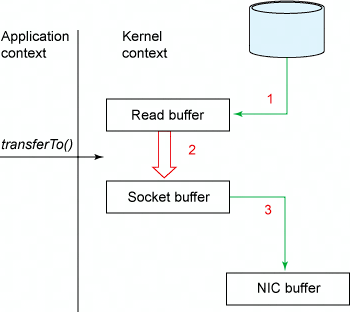

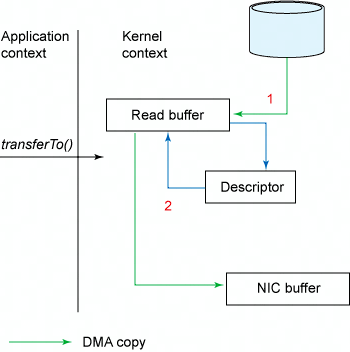

使用 sendfile + DMA gather copy

# Netty 零拷贝

可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
CompositeByteBuf 、 Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo () 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

# Shuffle 优化

避免 shuffle

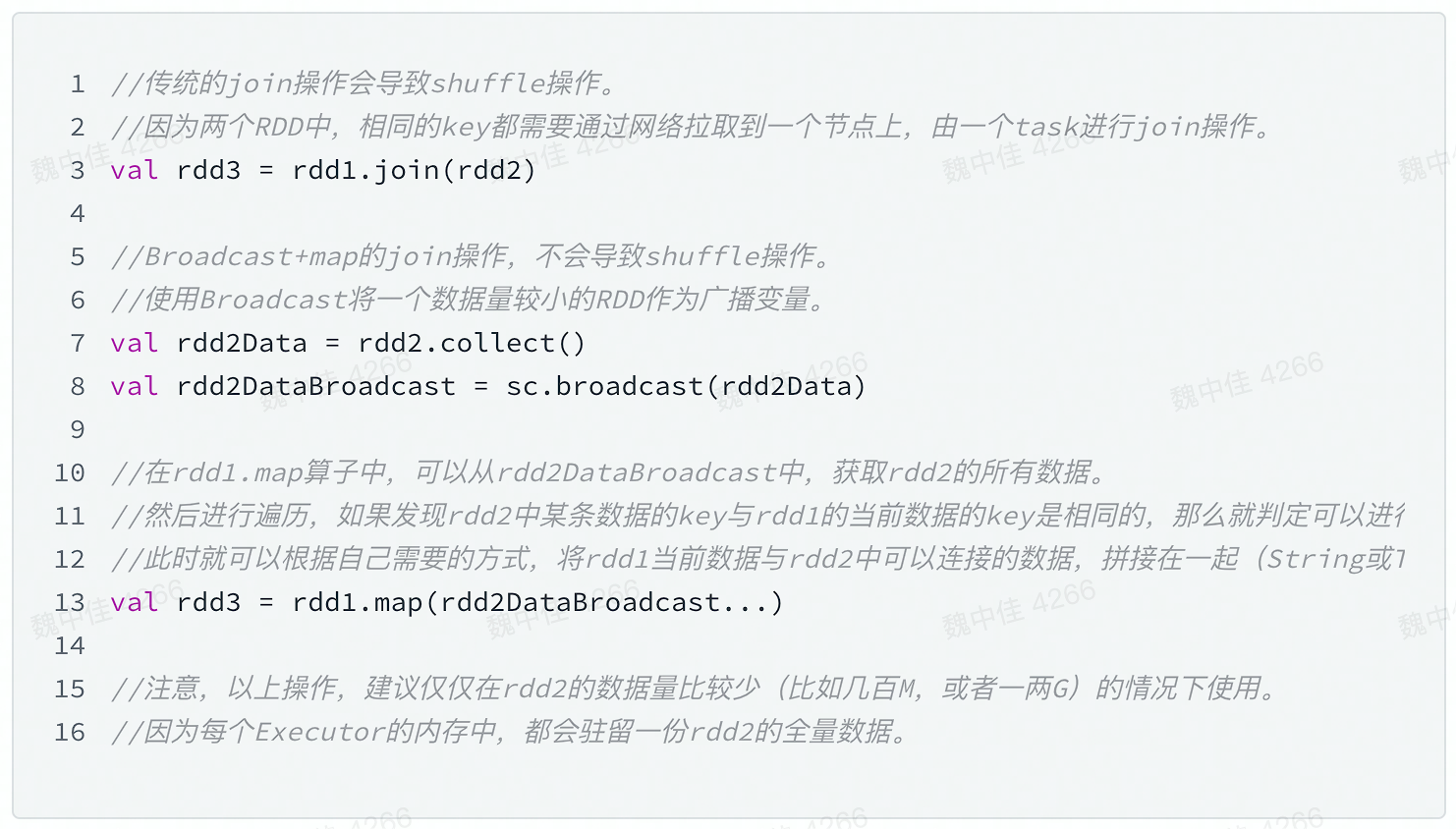

- 使用 broadcast 替代 join
使用可以 map-side 预聚合的算子

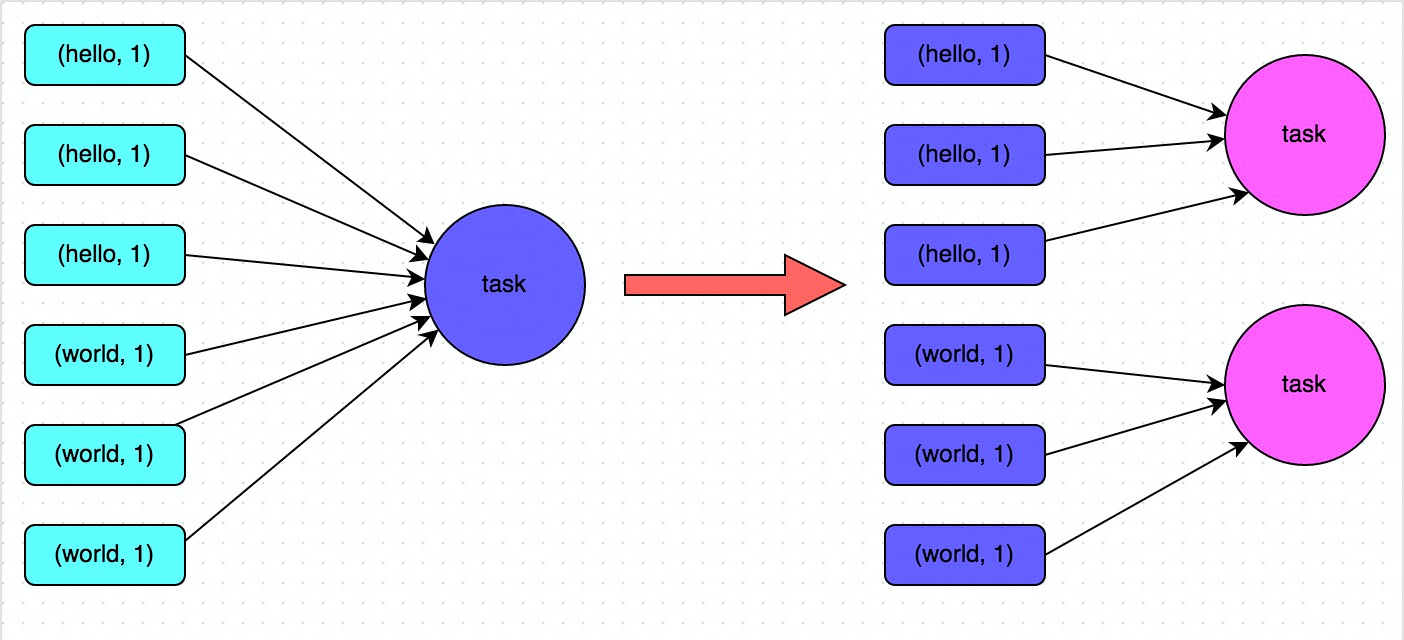

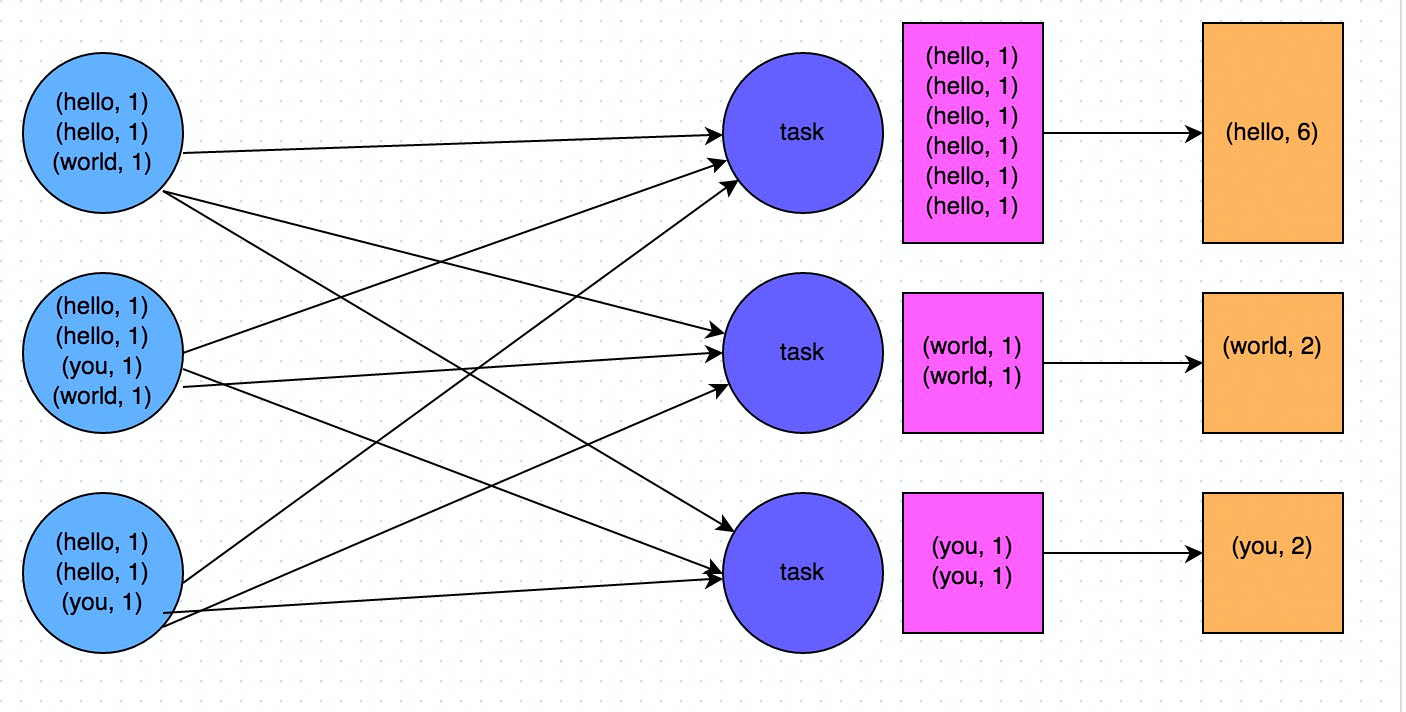

- 没有使用 map-side 预聚合前

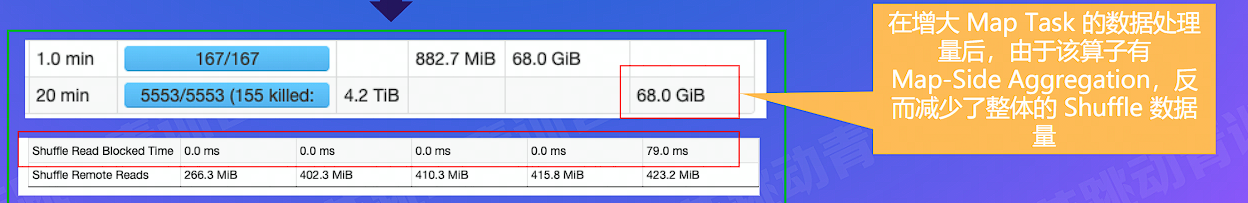

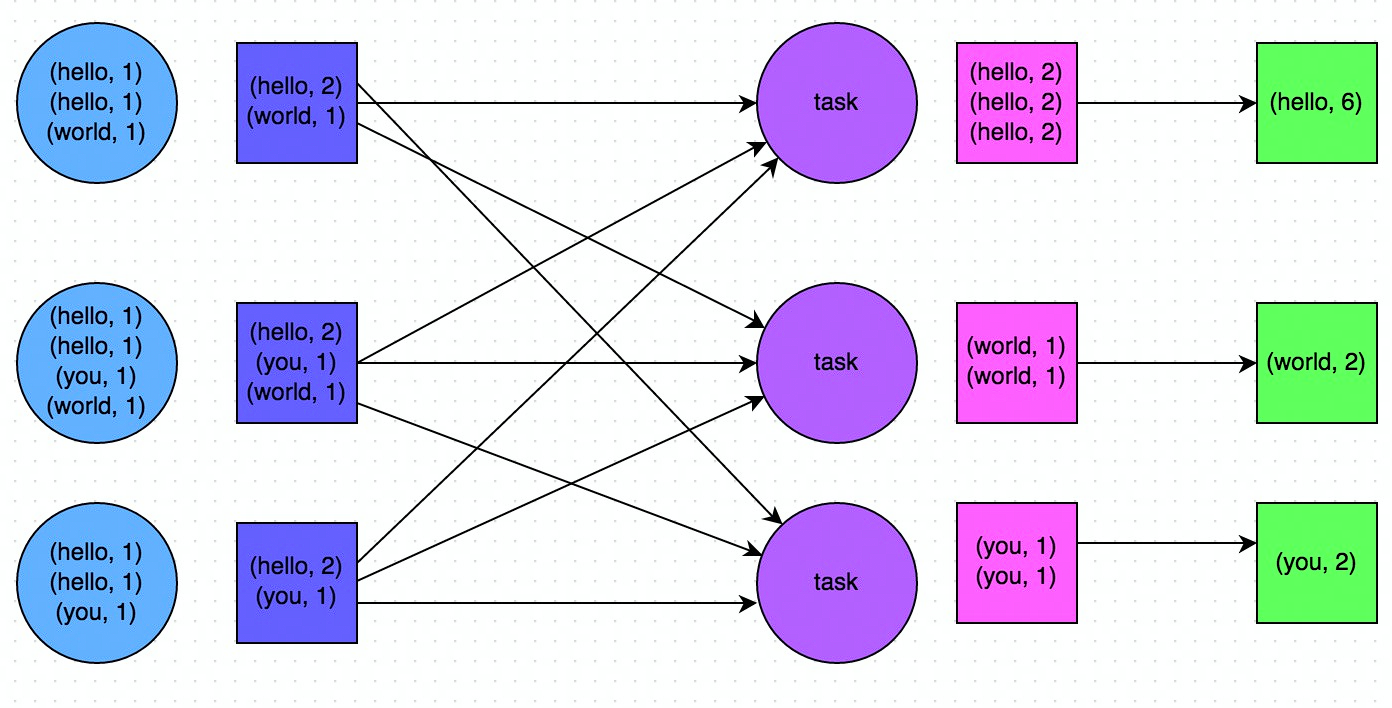

- 使用 map-side 预聚合后
shuffle 参数优化

spark.default.parallelism && spark.sql.shuffle.partitions
spark.hadoopRDD.ignoreEmptySplits
spark.hadoop.mapreduce.input.fileinputformat.split.minsize
spark.sql.file.maxPartitionBytes
spark.sql.adaptive.enark.sql.adaptivetPostShufflelnputSize
spark.reducer.maxSizelnFlight
spark.reducer.maxReqslnFlight
spark.reducer.maxBlockslnFlightPerAddress

1
2
3
4
5
6
7
8

# Shuffle 倾斜优化

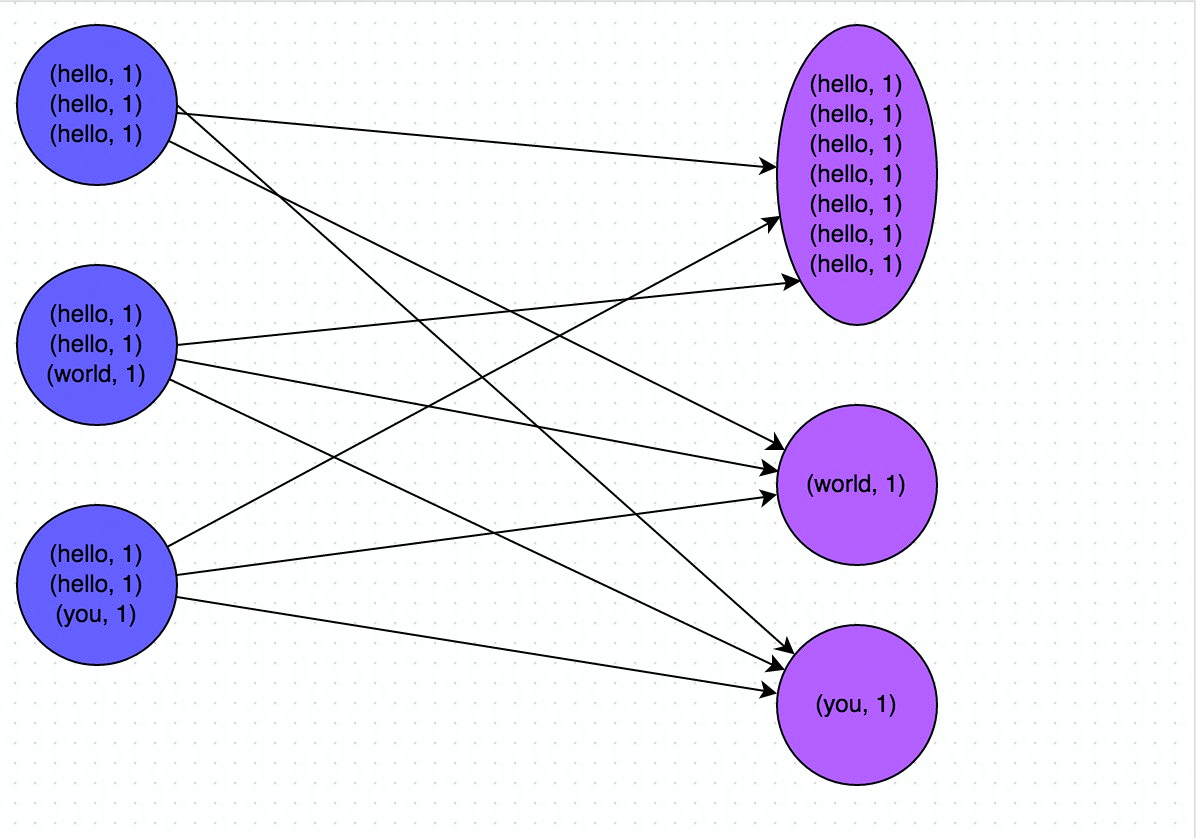

数据倾斜影响
- 作业运行时间变长
- Task OOM 导致作业失败
可以通过提高并行度解决
- 优点：足够简单
- 缺点：只缓解、不根治问题

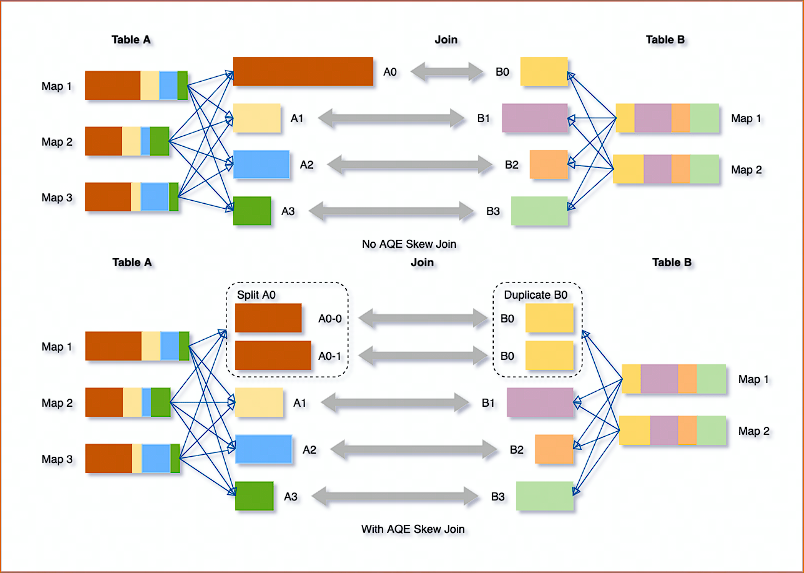

Spark AQE Skew Join：AQE 根据 shuffle 文件统计数据自动检测倾斜数据，将那些倾斜的分区打散成小的分区，然后各自进行 join。

# 案例

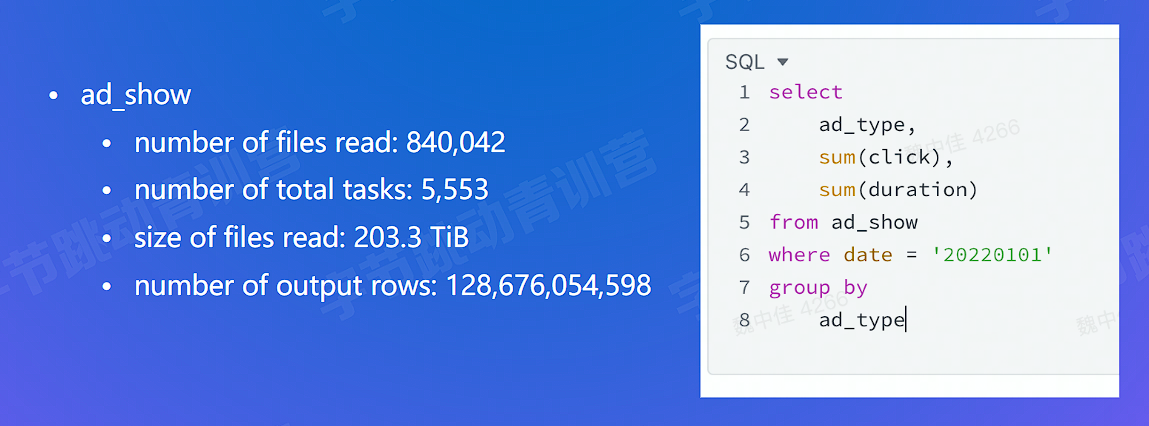

优化前

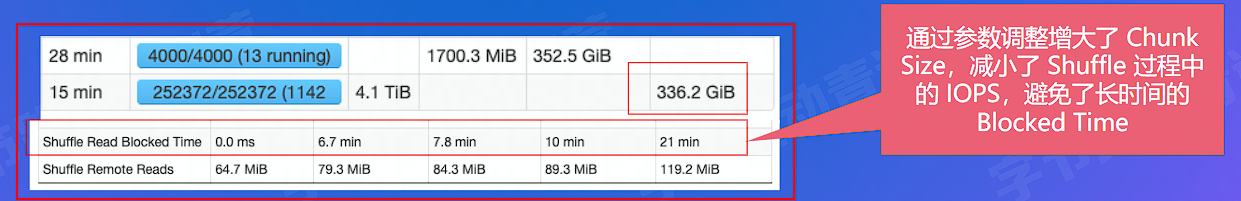

spark.sql.adaptive.shuffle.targetPostShufflelnputSize: 64M -> 512M
spark.sql.files.maxPartitionBytes: 1 G - > 40G

1
2

优化后

# Push Shuffle

# 为什么需要 Push Shuffle?

Shuffle 阶段常见问题

数据存储在本地磁盘，没有备份
IO 并发：大量 RPC 请求（M*R）
IO 吞吐：随机读、写放大（3X）
GC 频繁，影响 NodeManager

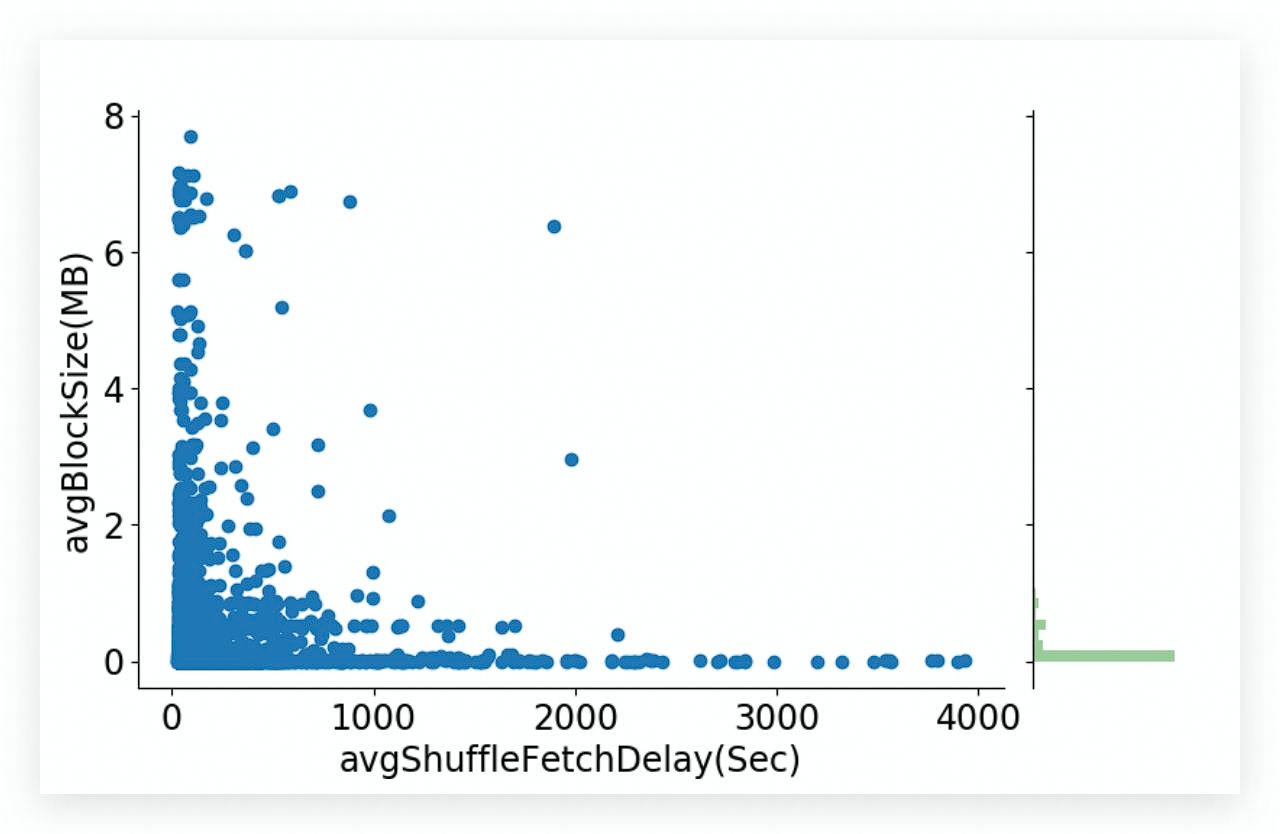

Avg IO size 太小，造成了大量的随机 IO，严重影响磁盘的吞吐
M*R 次读请求，造成大量的网络连接，影响稳定性

# Push Shuffle 的实现

为了优化该问题，有很多公司都做了思路相近的优化，push shuffle

Facebook： cosco (opens new window)
LinkedIn：magnet (opens new window)
Uber：Zeus (opens new window)
Alibaba： RSS (opens new window)
Tencent： FireStorm (opens new window)
Bytedance： Cloud Shuffle Service
Spark3.2： push based shuffle (opens new window)

# Magnet 实现原理

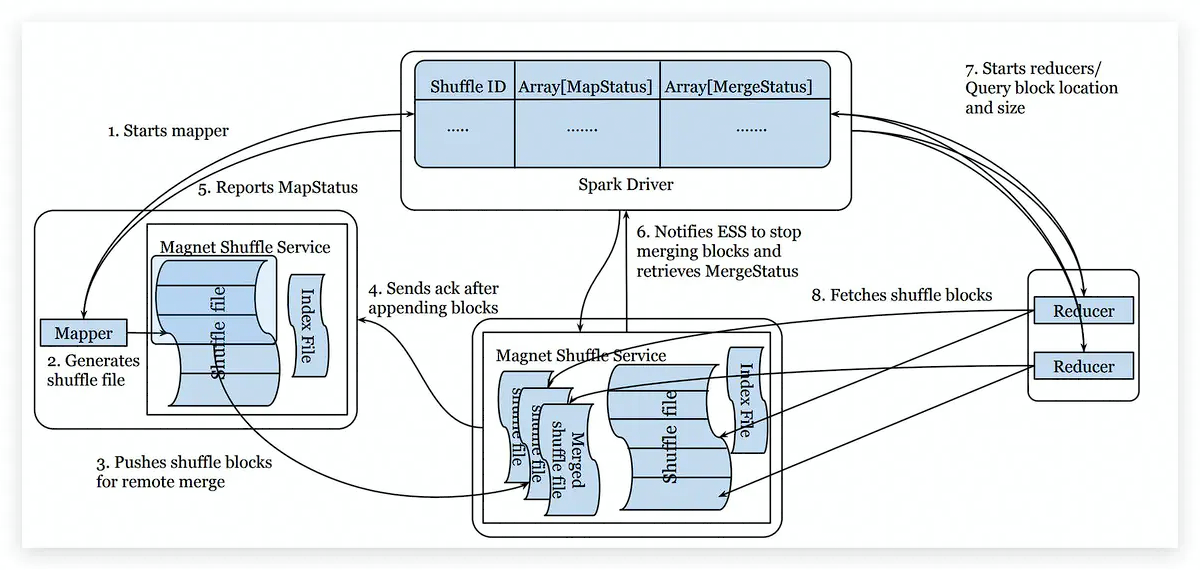

Magnet 主要流程

主要为边写边 push 的模式，在原有的 shuffle 基础上尝试 push 聚合数据，但并不强制完成，读取时优先读取 push 聚合的结果，对于没有来得及完成聚合或者聚合失败的情况，则 fallback 到原模式。

Spark driver 组件，协调整体的 shuffle 操作
map 任务的 shuffle writer 过程完成后，增加了一个额外的操作 push-merge，将数据复制一份推到远程 shuffle 服务上

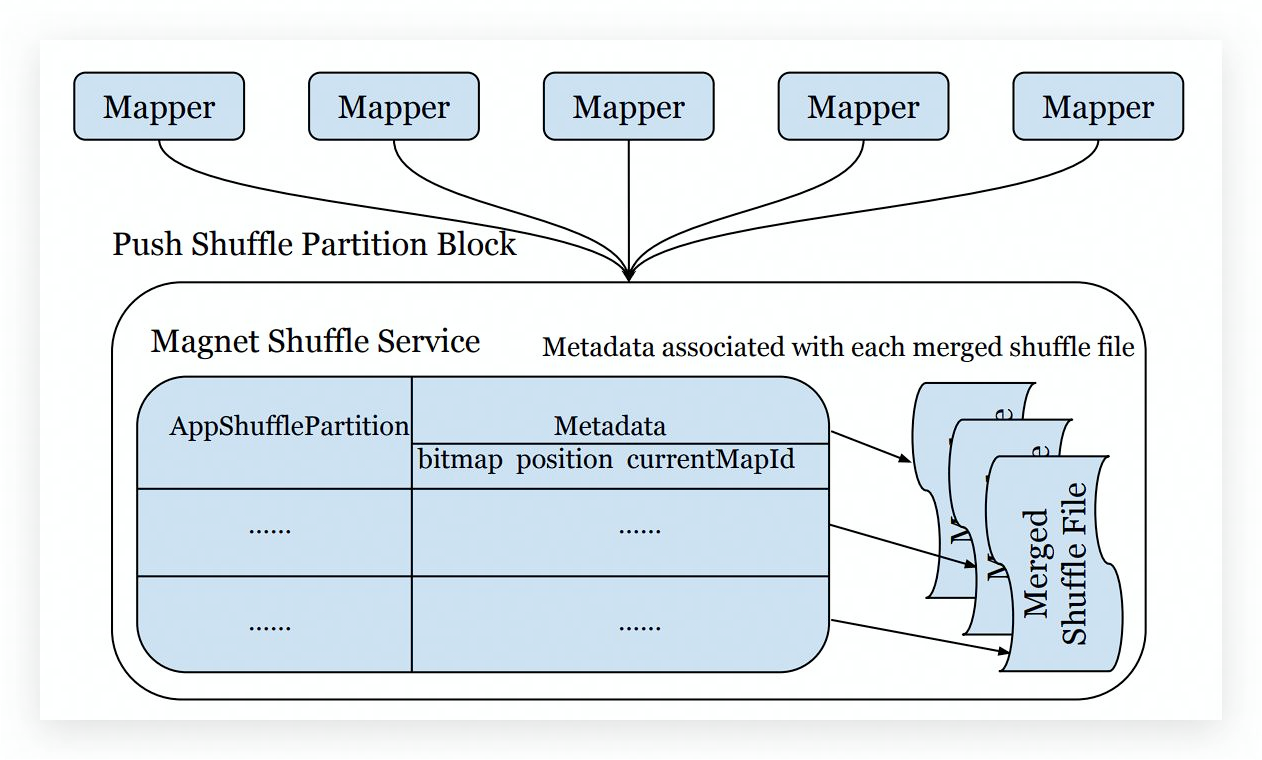

magnet shuffle service 是一个强化版的 ESS。将隶属于同一个 shuffle partition 的 block，会在远程传输到 magnet 后被 merge 到一个文件中
reduce 任务从 magnet shuffle service 接收合并好的 shuffle 数据

bitmap: 存储已 merge 的 mapper id，防止重复 merge
position offset: 如果本次 block 没有正常 merge，可以恢复到上一个 block 的位置
currentMapId: 标识当前正 append 的 block，保证不同 mapper 的 block 能依次 append

Magnet 可靠性

如果 Map task 输出的 Block 没有成功 Push 到 magnet 上，并且反复重试仍然失败，则 reduce task 直接从 ESS 上拉取原始 block 数据
如果 magnet 上的 block 因为重复或者冲突等原因，没有正常完成 merge 的过程，则 reduce task 直接拉取末完成 merge 的 block
如果 reduce 拉取已经 merge 好的 block 失败，则会直接拉取 merge 前的原始 block
本质上，magnet 中维护了两份 shuffle 数据的副本

# Cloud Shuffle Service

# Cloud Shuffle Service 思想

IO 集合：所有 Mapper 的同一 Partition 数据都远程写到同一个文件 (或者多个文件)
备份：HDFS 太重，使用双磁盘副本（成本低、速度快)
写入速度：主从 InMemory 副本，异步刷盘，极小的失败几率去换取高速写入速度

# Cloud Shuffle Service 架构

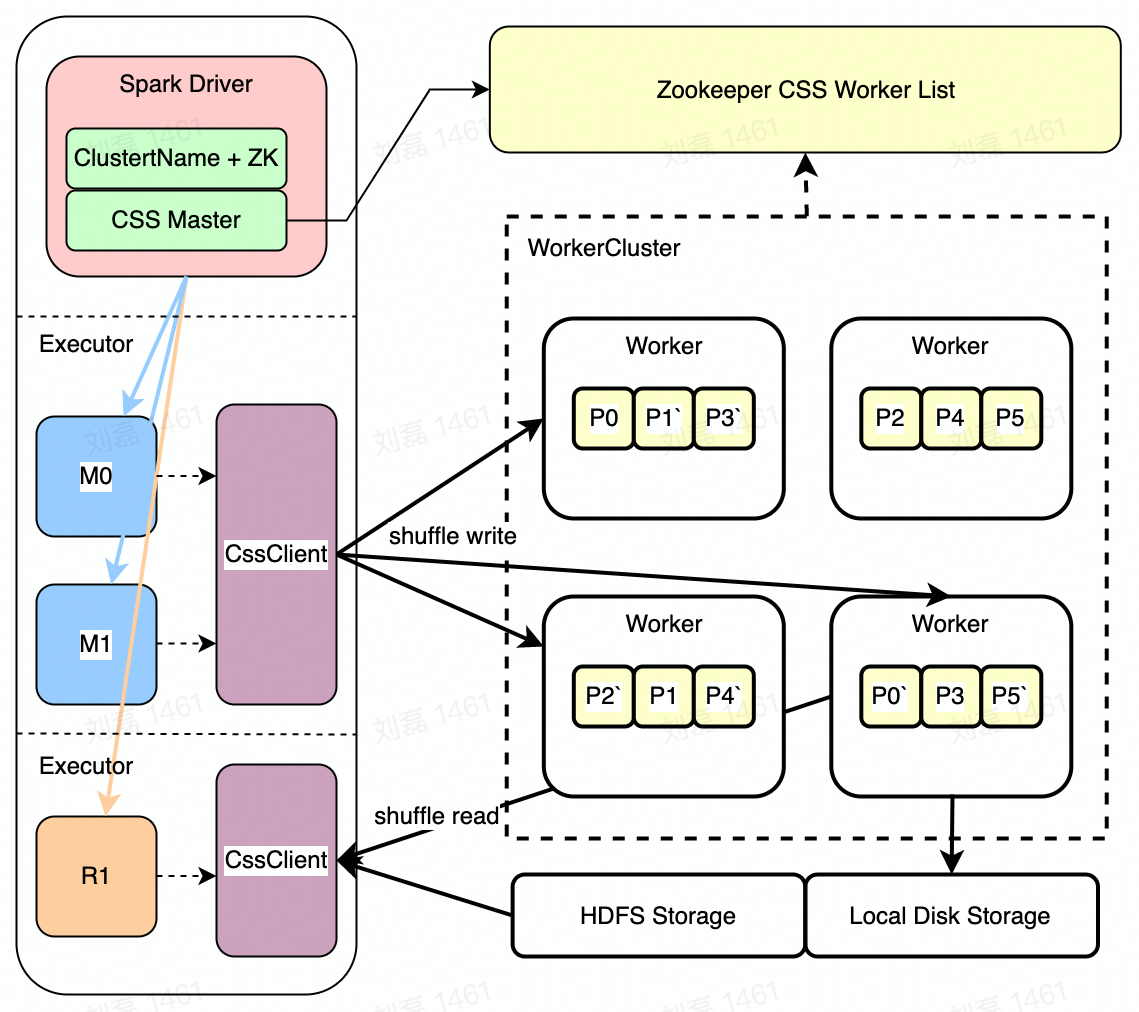

0164a207-7d97-4ff6-9b1d-a0e68977c793

Zookeeper WorkerList [服务发现]
CSS Worker [Partitions / Disk | Hdfs]
Spark Driver [集成启动 CSS Master]
CSS Master [Shuffle 规划 / 统计]
CSS ShuffleClient [Write / Read]
Spark Executor [Mapper + Reducer]

# Cloud Shuffle Service 读写流程

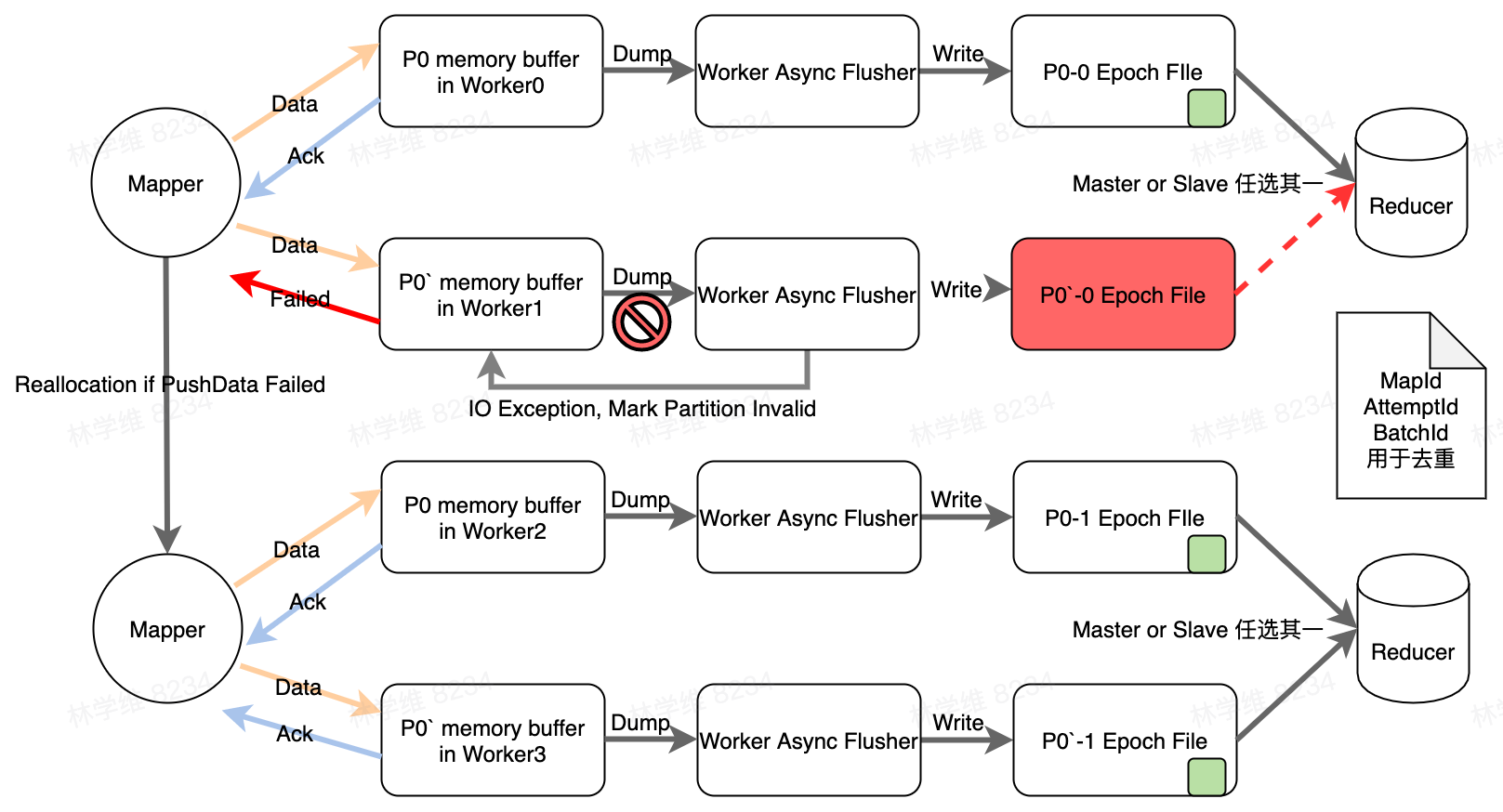

e1d6d671-0933-4783-828d-d8bf0bbfc88d

# Cloud Shuffle Service AQE

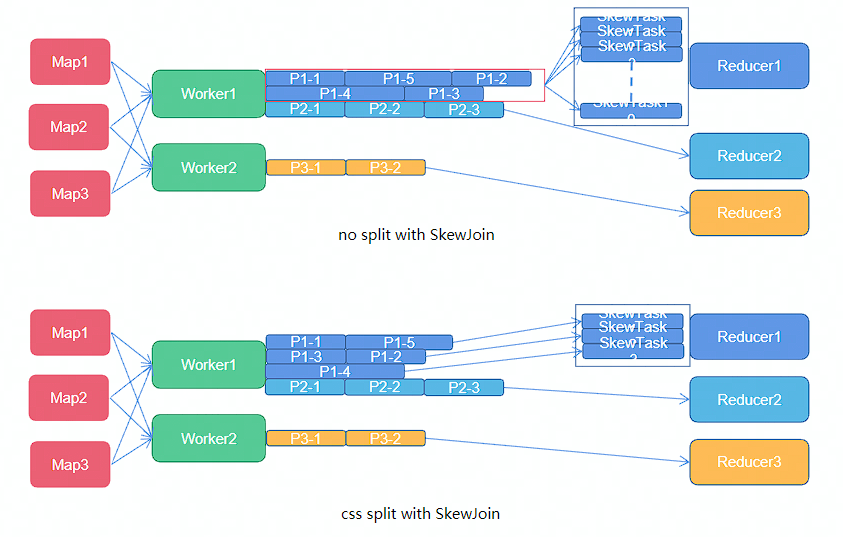

一个 Partition 会最终对应到多个 Epoch file，每个 EPoch 目前设置是 512MB

在聚合文件时主动将文件切分为若干块，当触发 AQE 时，按照已经切分好的文件块进行拆分。

编辑
