Hbase 数据模型

逻辑上，HBase 的数据模型同关系型数据库很类似，数据存储在一张表中，有行有列。但从 HBase 的底层物理存储结构（K-V）来看，HBase 更像是一个 multi-dimensional map。

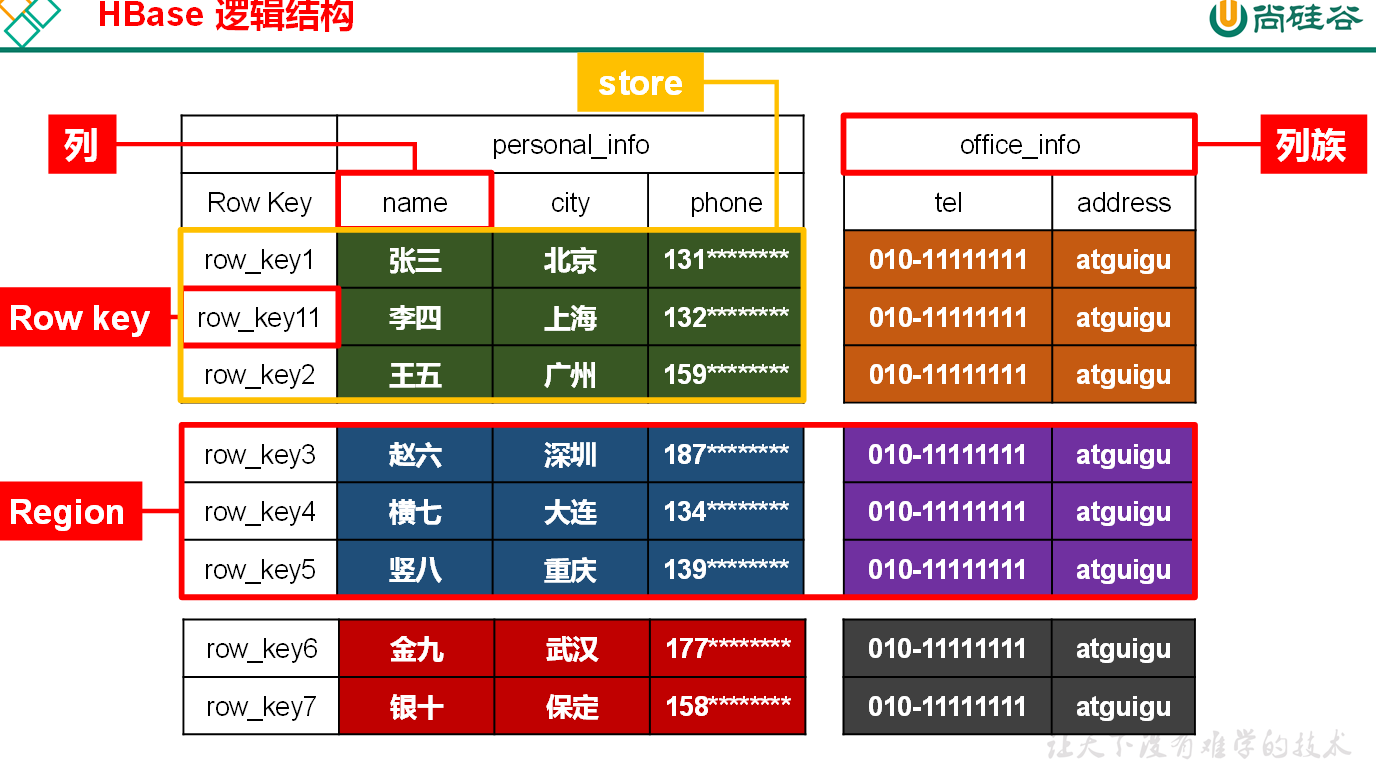

逻辑结构

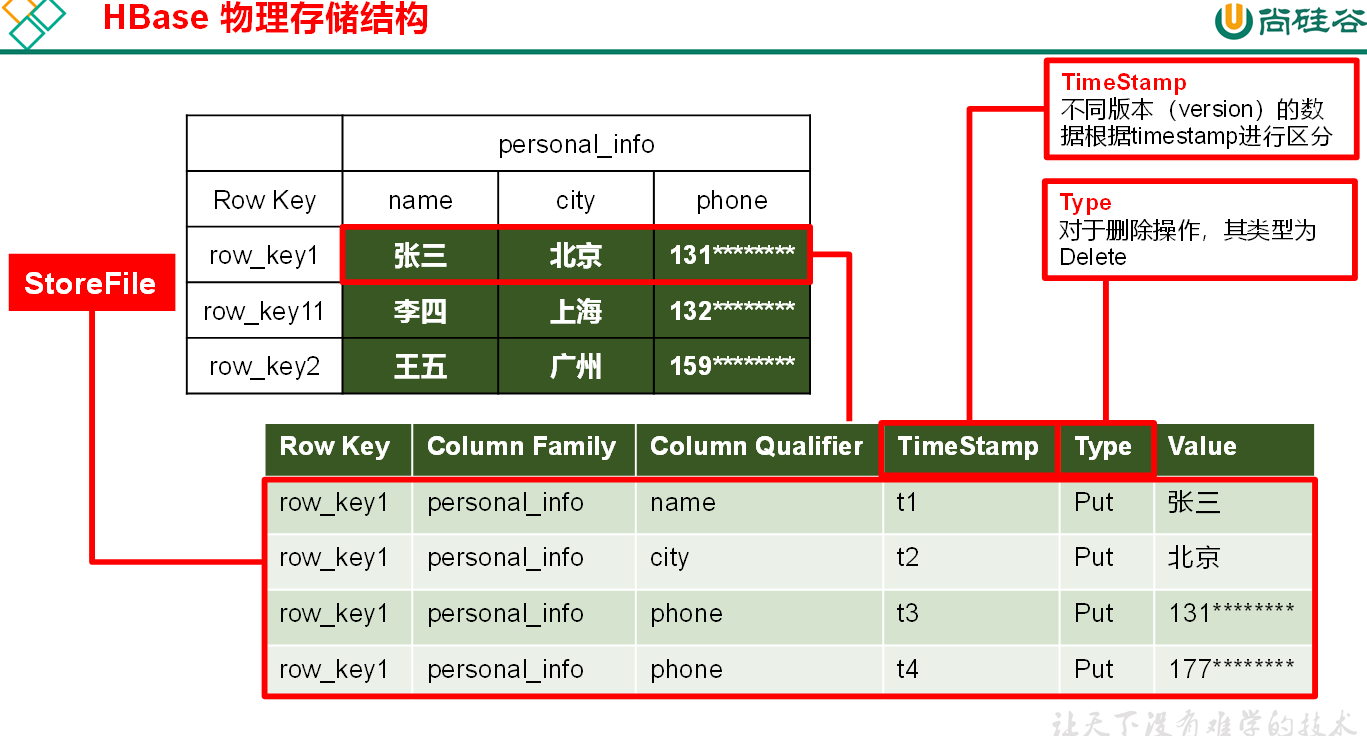

物理结构

一个 store 存储模型

它是一个多维度的映射模型，一个 rowkey 对应着多个列名 映射到一个 value 上 如有多相同 rowkey 和列映射多值 则以 timestamp 最新的为准

数据模型

1. Name Space

   命名空间，类似于关系型数据库的 DatabBase 概念

2. Region

   类似于关系型数据库的表概念。不同的是，HBase 定义表时只需要声明列族即可，不需要声明具体的列。往 HBase 写入数据时，字段可以动态、按需指定

3. Row

   HBase 表中的每行数据都由一个 RowKey 和多个 Column（列）组成，数据是按照 RowKey 的字典顺序存储的，并且查询数据时只能根据 RowKey 进行检索，所以 RowKey 的设计十分重要。

4. Column

   HBase 中的每个列都由 **Column Family (列族) 和 Column Qualifier（列限定符）** 进行限定

5. Time Stamp 用于标识数据的不同版本（version），每条数据写入时，如果不指定时间戳，系统会自动为其加上该字段，其值为写入 HBase 的时间。

6. Cell 由 **{rowkey, column Family：column Qualifier, time Stamp} 唯一确定的单元 **。cell 中的数据是没有类型的，全部是字节数组形式存贮。

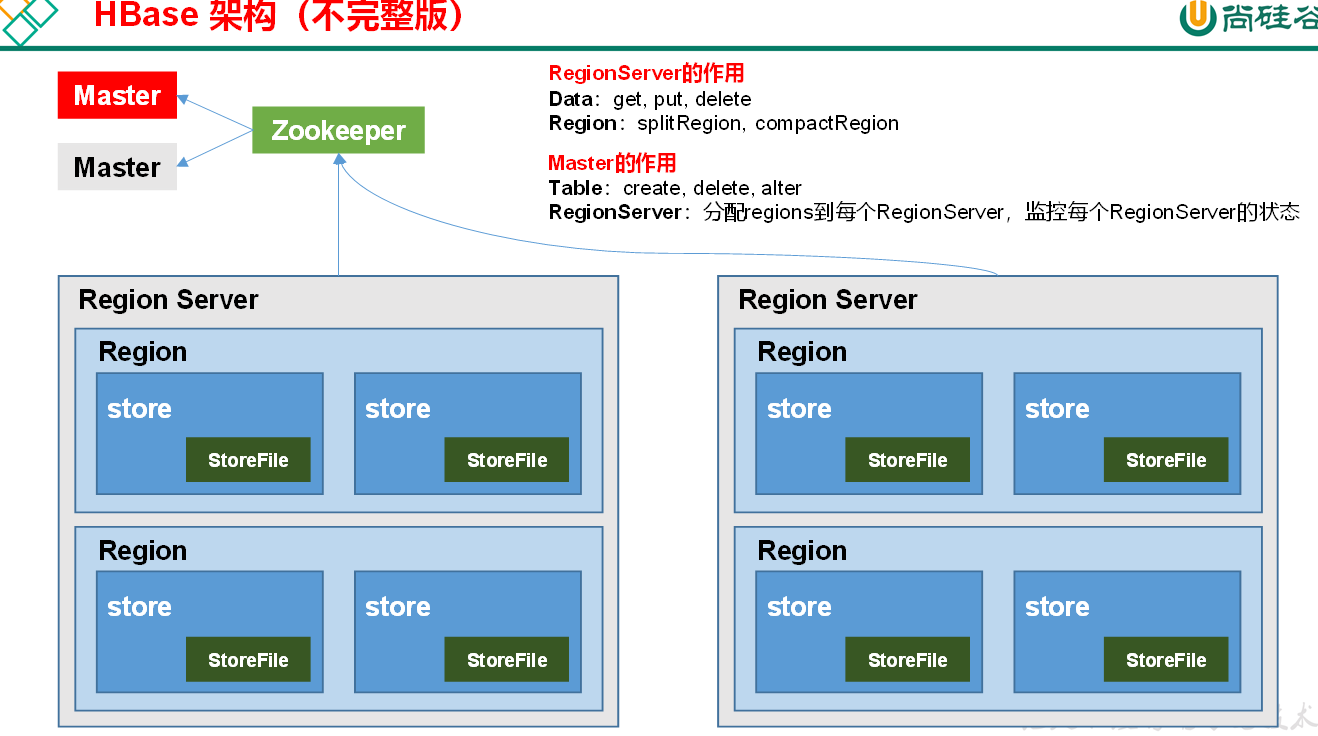

基本架构

架构角色

1. Region Server Region Server 为 Region 的管理者，其实现类为 HRegionServer，主要作用如下: 对于数据的操作：get, put, delete； 对于 Region 的操作：splitRegion、compactRegion。
2. Master Master 是所有 Region Server 的管理者，其实现类为 HMaster，主要作用如下： 对于表的操作：create, delete, alter 对于 RegionServer 的操作：分配 regions 到每个 RegionServer，监控每个 RegionServer 的状态，负载均衡和故障转移。
3. Zookeeper HBase 通过 Zookeeper 来做 Master 的高可用、RegionServer 的监控、元数据的入口以及集群配置的维护等工作。
4. HDFS HDFS 为 HBase 提供最终的底层数据存储服务，同时为 HBase 提供高可用的支持。
